MS6051直流信號輸入隔離式安全柵（一入一出）
介紹：
MS6051直流信號輸入隔離式安全柵（一入一出）
一、特性
● 將危險現場的各種本安設備的直流信號輸入。
● 標準模擬信號電隔離。
● 線性化轉換輸出，可選擇4～20mA或1～5V信號以及其它所需的直流信號。
● 模塊化表芯設計，內部采用數字化調校，無需零點和滿度調節電位器，溫度漂移自動補償。
● 帶有工作電源指示燈。
● 單通道，一路輸入一路輸出，本安輸入回路[Exia]IIC，輸入回路短路保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
①MS6051直流信號輸入隔離式安全柵，是對連接到危險場合的直流信號輸入，經安全柵隔離限能處理，轉換分配成兩路成標準過程信號輸出至安全區的控制系統或其它智能儀表。
②本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格
●產品型號：MS6051 | 響應時間：≤1s（0→ 90%） 最大安全電壓(Um)：250VAC/DC (端子1-2,4-5) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF
|
四、型號選擇
五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1. 適合將現場信號輸入隔離轉換：信號一入一出。
2. 適用于連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
4. 安全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。

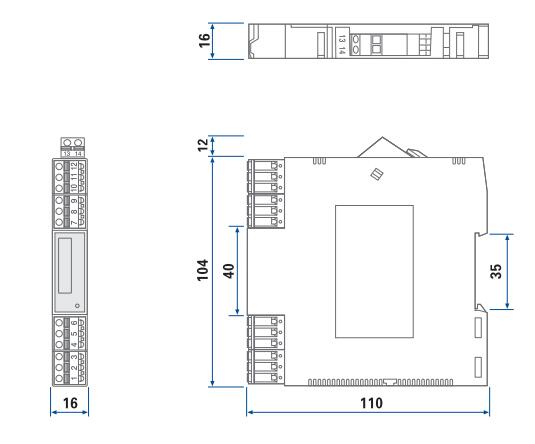

● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

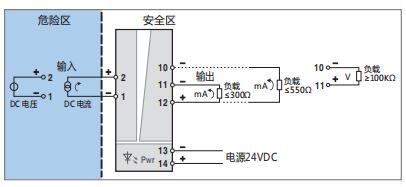

六、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
