MS7711（MS7712）變送器輸入兩線制信號隔離器（回路供電）
介紹：
MS7711（MS7712）變送器輸入兩線制信號隔離器
?
一、特性
?MS7711(1入1出)、MS7712(2入2出)
·給現場二線制變送器配電
·4-20mA輸入，4-20mA輸出?
二、技術規格
·向現場的二線制變送器提供隔離的電源電壓，并將變送器產生的4-20mA信號隔離轉換后，傳送至控制系統或其它儀表。 ?.該隔離配電器采用二線制供電方式，輸入-輸出之間隔離。 ·標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。 ●輸入 ?輸入信號∶4-20mA? 給變送器的配電（Up）∶≤14.5V 過載電流∶≤35mA ●輸出 ?輸出電流（lo）∶4~20mA 輸出回路供電電源（Ue）∶20~35VDC 電壓降（Ud）∶≤2V 輸出負載能力∶見下列計算圖示? ?輸出負載電阻（RL）∶計算式 RL≤（Ue-Ud-Up）÷0.02 輸出紋波∶<10mVp-p? | ●綜合參數 ?標準精度∶±0.1%（負載為100Ω） 溫度漂移∶±0.015%/℃ 響應時間∶<10ms ?隔離能力∶輸入-輸出之間2.5KV，1min，50Hz 絕緣電阻∶輸入-輸出之間 ≥100MΩ/500VDC 工作環境溫度∶-20~＋60℃ 儲存環境溫度∶-40~＋80℃ ?機殼材質/防護等級∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×104×110（mm）? |
三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）
五、端子接線圖

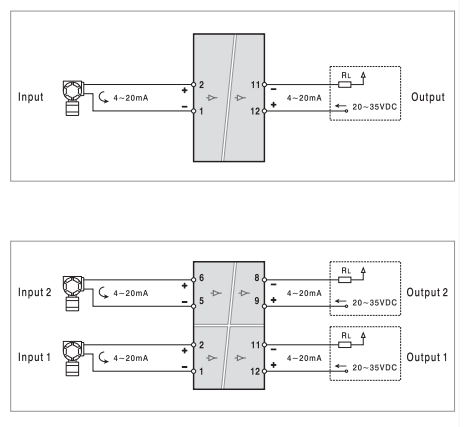

● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
